熒光式光纖測溫原理

熒光式光纖測溫原理

光纖探頭由ST接頭、光纖光纜、末端感溫端三部分組成。ST接頭是與光電模塊的連接部分；光纖光纜爲傳光部分，内部爲石英光纖，石英光纖外部有塗覆層和包層，最外部爲特氟龍保護套；末端感溫端含有感溫稀土材料，受固定波長光線照射後激發熒光。激勵停止後，熒光餘輝的衰變時間常數和溫度的關系是類指數函數。通過測量餘輝的時間常數即可求得溫度；光纖整體耐200℃高溫，外表直徑爲3mm。長期彎曲半徑13.2cm。短期彎曲半徑4.4cm。

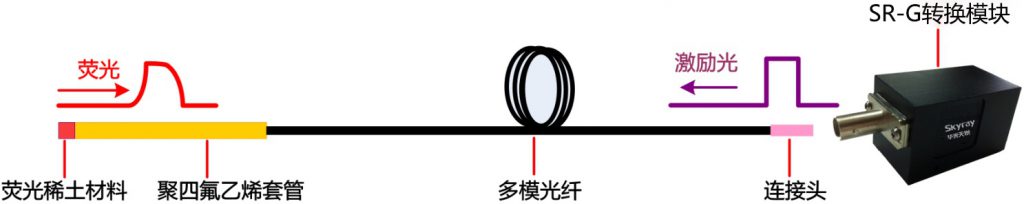

熒光式光纖傳感器原理圖

傳感器探頭材質稀土熒光物質，相比其他光纖溫度測量原理，其最大優點就是溫度測量與光強無關。在硬件上對熒光強弱、光路衰減以及電路漂移的不一緻性具有較強兼容性。也因此不受電磁場幹擾、耐受高壓，非常适用于高電壓、強磁場、易燃易爆的測溫場合。
